이송컨베어

철구조물

저장탱크, 압력용기류

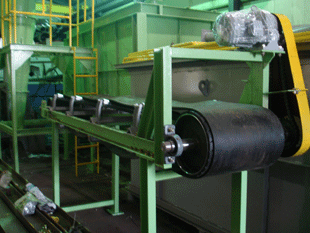

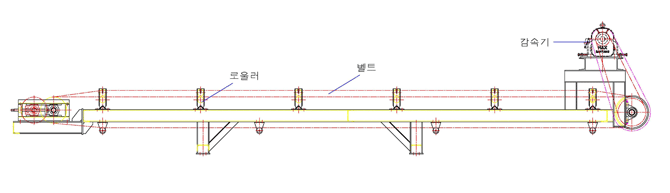

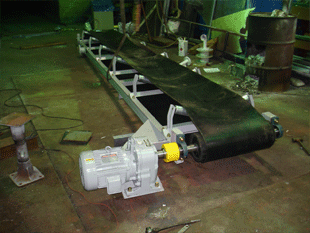

벨트 컨베어

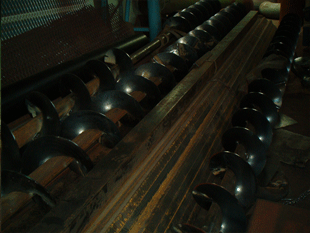

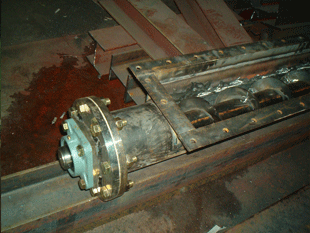

스크류 컨베어

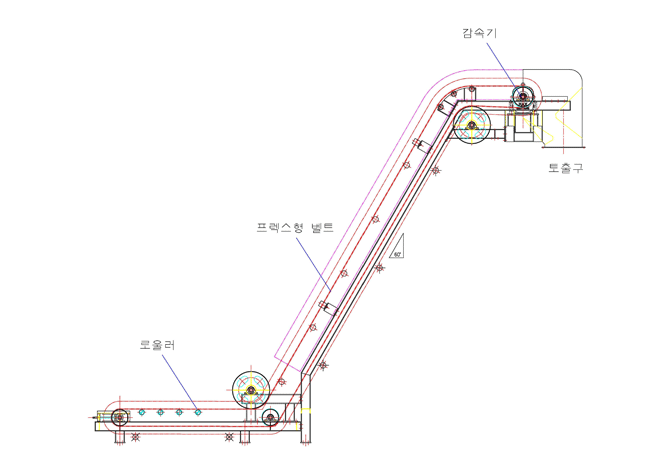

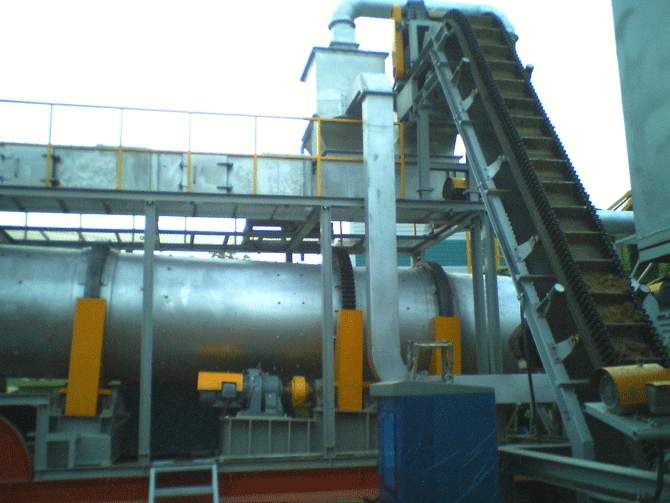

프렉스 벨트 컨베어

BELT CONVEYOR 운반능력표

규격		원료크기혼합			벨트속도m/min			운반용량(T/Hr) 단 1m3=1000Kg의 경우 (측각25도의경우)
BELT WIDE		塊100%	粒90%	粒80%	표준속도	최대속도		평형캐리어의 경우는 하기의 40%로됨
BELT WIDE		塊100%	粒90%	粒80%		土砂	鑛石	BELT 속도 M/min
m/m	In	塊의크기 m/m				土砂	鑛石	20	30	40	50	60	70	80	90	100	110	120	150	180
300	12"	40	65	50	60	90	75	9	12	14	21	25	30	32	37	40	45	50	-	-
350	14"	50	75	65	60	90	75	13	18	20	30	36	40	45	54	60	65	70	-	-
400	16"	60	100	90	60	120	75	17	22	30	34	45	52	60	68	75	80	90	110	-
450	18"	75	125	110	75	120	90	22	30	38	43	58	64	75	90	95	100	115	140	-
500	20"	90	160	140	90	120	90	27	36	48	54	72	84	94	108	100	125	145	180	215
600	24"	115	200	180	90	120	90	39	53	66	77	105	115	135	150	170	185	210	265	320
700	28"	140	250	200	105	150	100	67	85	102	135	170	195	220	250	267	300	340	420	510
750	30"	150	280	230	105	150	100	67	85	102	135	170	195	220	250	267	300	340	420	510
800	32"	165	300	270	110	150	100	87	95	135	173	195	220	250	290	310	340	390	490	590
900	36"	190	380	300	120	180	100	100	125	154	210	250	280	325	380	400	450	500	630	750
1000	40"	210	400	350	120	180	110	120	160	205	255	320	370	420	480	500	560	640	790	950
1100	42"	250	450	400	120	180	110	135	190	230	295	390	455	500	580	600	680	780	970	1150
1200	48"	300	550	450	120	180	120	156	230	280	320	470	520	600	710	760	830	940	1200	1400
1350	54"	350	600	500	135	180	120	205	300	400	500	600	700	800	920	1000	1100	1200	1500	1800
1500	60"	400	700	550	135	180	120	280	390	550	650	780	900	1000	1100	1250	1400	1500	1900	2300

SCREW CONVEYOR 회전수와 운반량

Screw 직경	Screw Pitch	Screw 축경	운반물 특성에의한 회전수와 운반량
			곡물류(마모성적음)			광물류(마모성보통)			모래류(마모성많음)
			날개두께	회전수	운반량	날개 두께	회전수	운반량	날개두께	회전수	운반량
100DIA	80	Ø35	1.6	180	3	2.3	100	1.7	4.5	60	1
150DIA	120	Ø40	2.3	170	10	3.2	90	5.2	4.5	50	3
200DIA	160	Ø50	2.3	160	22	3.2	80	11	6	40	5.5
250DIA	200	Ø60	3.2	150	40	4.5	70	18.5	9	35	9.3
300DIA	250	Ø70	3.2	140	70	4.5	60	29	9	30	14.3
400DIA	300	Ø80	4.5	130	132	6	50	51	9	20	20
500DIA	350	Ø90	4.5	110	204	6	40	74	12	15	28
600DIA	420	Ø100	6	100	320	9	30	96	12	10	32
